Временная диаграмма

Временная диаграмма шоу (таймлайн) описывает поведение каждого компонента шоу в конкретный момент времени. Таймлайн может быть графическим или текстовым (в виде таблицы).

В графическом таймлайне информационные ячейки (бары) содержат временные линии и ключевые события в виде идентификационных образов. Необходимые пояснения и комментарии пишутся только там, где нужно на что-то особо обратить внимание. Графический таймлайн даёт возможность взглянуть на шоу как бы сверху, ориентируясь в пространстве и времени представления.

0:00

2:00

4:00

6:30

8:20

11:20

14:00

17:30

20 мин.

Таймкод

0:00

2:00

4:00

6:30

8:20
Появление корабля

11:20
Вход корабля
в акваторию

14:00
Корабль
в центре акватории

17:30
Разворот корабля

20 мин.

Таймкод

Пролог

Лазерное и световое шоу

Фейерверк на мосту

Световые «алые паруса»

Финал

Эпилог

Начало шоу 1:30 ночи

Конец шоу 1:50

Внимание на центр акватории

На мост

На центр акватории

Яркость неба

1:30—1:50,
ночь с 23 на 24 июня
Уровень затемнения 50—70 %
Облачность 10—25 %
Влажность 88 %
Ветер западный 3 м/с

Корабельный салют, 4 залпа

Вход в акваторию

В центре акватории

Разворот

Аквабайкеры

Водные мотоциклы

На аквабайках установлены красные факелы и мерцающие пиротехнические фонтаны, которые управляются через индивидуальный радио-канал по таймкоду.

Параглайдеры
над акваторией

Параглайдеры

На парапланах установлены световые приборы и корзина с пиротехническими водопадами и фонтанами. Прожекторы направлены на крыло и зафиксированы, пиротехникой управляют пилоты.

Водные фонтаны
фоном для корабля

Зажжение
ростральных колонн

Фейерверк с трёх барж,
фронт 400 м

Водные шары

Мерцающие эффекты

Фейерверк с трёх барж, фронт 400 м

Только золотые эффекты

Три трёхярусных залпа
по 500 выстрелов,
фронт 700 м

Cтепперный фейерверк,
фронт 500 м

Cтепперный фейерверк

Пошаговое движение пиротехнических эффектов внутри фронтальной плоскости — линейное или осевое.

Высота факела 12 м

Лазерный веер,
медленное движение на воду

Лазерные волны на акваторию

Быстрое движение

Медленное
затухание

Стробы на паруса

Купол
над акваторией

Медленное движение
для привлечения внимания

Статичная сетка
из лучей

«Пираты Карибского моря.
Череп и кости», Х. Циммер

«Возвращение увертюры», Р. Уэйкмен

«Время вперёд», Г. Свиридов

«Карнавал», А. Глазунов

«Увертюра 1812 года»,
П. Чайковский

Графическая диаграмма шоу «Алые паруса — 2008»

Вертикальные колонки графического таймлайна наглядно показывают, что происходит в данный момент времени. Подобная визуализация позволяет избежать ошибок компоновки и масштабирования медиа-сетов при смене зрительского внимания. Также это важно для правильного подбора цветовых доминант и их совместимости по цветовым температурам (например, сочетание светового фона и фейерверка первого плана).

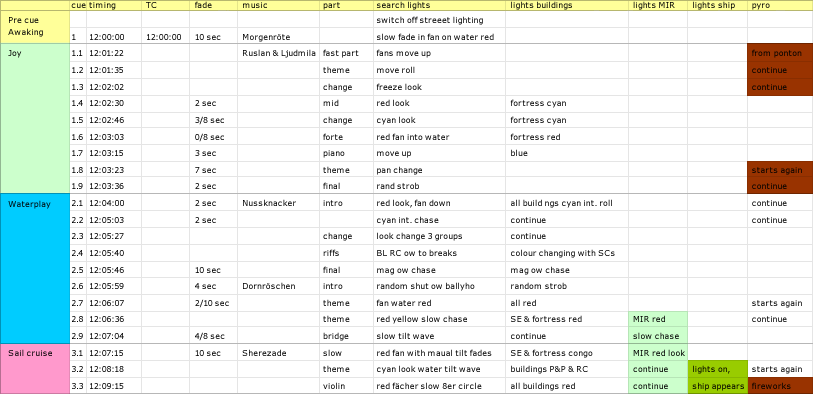

В текстовом таймлайне ячейки содержат информацию для дизайнеров и программистов различных служб.

Текстовый таймлайн шоу «Алые паруса — 2008» .xls, 28 КБ
Разработчики: Дмитрий Орликов и Джерри Аппельт
